SANS1418 ਸਟੈਂਡਰਡ ਲੋਅ ਵੋਲਟੇਜ ABC ਏਰੀਅਲ ਬੰਡਲ ਕੇਬਲ

SANS1418 ਸਟੈਂਡਰਡ ਲੋਅ ਵੋਲਟੇਜ ABC ਏਰੀਅਲ ਬੰਡਲ ਕੇਬਲ

ਨਿਰਧਾਰਨ:

    SANS 1418 ਦੱਖਣੀ ਅਫ਼ਰੀਕਾ ਦੇ ਓਵਰਹੈੱਡ ਵੰਡ ਨੈੱਟਵਰਕਾਂ ਵਿੱਚ ਓਵਰਹੈੱਡ ਬੰਡਲ ਕੇਬਲ (ABC) ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਰਾਸ਼ਟਰੀ ਮਿਆਰ ਹੈ, ਜੋ ਢਾਂਚਾਗਤ ਅਤੇ ਪ੍ਰਦਰਸ਼ਨ ਲੋੜਾਂ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ।
    ਓਵਰਹੈੱਡ ਪਾਵਰ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਸਿਸਟਮ ਲਈ ਕੇਬਲ ਮੁੱਖ ਤੌਰ 'ਤੇ ਜਨਤਕ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਲਈ। ਓਵਰਹੈੱਡ ਲਾਈਨਾਂ ਵਿੱਚ ਬਾਹਰੀ ਇੰਸਟਾਲੇਸ਼ਨ ਜੋ ਸਪੋਰਟਾਂ ਦੇ ਵਿਚਕਾਰ ਕੱਸੀਆਂ ਗਈਆਂ ਹਨ, ਲਾਈਨਾਂ ਨੂੰ ਅੱਗੇ ਨਾਲ ਜੋੜਿਆ ਗਿਆ ਹੈ। ਬਾਹਰੀ ਏਜੰਟਾਂ ਪ੍ਰਤੀ ਸ਼ਾਨਦਾਰ ਵਿਰੋਧ।

ਤੇਜ਼ ਵੇਰਵਾ

ਪੈਰਾਮੀਟਰ ਟੇਬਲ

ਐਪਲੀਕੇਸ਼ਨ:

ਓਵਰਹੈੱਡ ਪਾਵਰ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਸਿਸਟਮ ਲਈ ਕੇਬਲ ਮੁੱਖ ਤੌਰ 'ਤੇ ਜਨਤਕ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਲਈ। ਓਵਰਹੈੱਡ ਲਾਈਨਾਂ ਵਿੱਚ ਬਾਹਰੀ ਇੰਸਟਾਲੇਸ਼ਨ ਜੋ ਸਪੋਰਟਾਂ ਦੇ ਵਿਚਕਾਰ ਕੱਸੀਆਂ ਗਈਆਂ ਹਨ, ਲਾਈਨਾਂ ਨੂੰ ਅੱਗੇ ਨਾਲ ਜੋੜਿਆ ਗਿਆ ਹੈ। ਬਾਹਰੀ ਏਜੰਟਾਂ ਪ੍ਰਤੀ ਸ਼ਾਨਦਾਰ ਵਿਰੋਧ। ਸਿੱਧੇ ਭੂਮੀਗਤ ਇੰਸਟਾਲੇਸ਼ਨ ਲਈ ਢੁਕਵਾਂ ਨਹੀਂ ਹੈ। ਰਿਹਾਇਸ਼ੀ, ਪੇਂਡੂ ਅਤੇ ਸ਼ਹਿਰੀ ਖੇਤਰਾਂ ਲਈ ਓਵਰਹੈੱਡ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ, ਉਪਯੋਗਤਾ ਖੰਭਿਆਂ ਜਾਂ ਇਮਾਰਤਾਂ ਰਾਹੀਂ ਬਿਜਲੀ ਪਹੁੰਚਾਉਣਾ ਅਤੇ ਵੰਡਣਾ। ਗੈਰ-ਇੰਸੂਲੇਟਡ ਬੇਅਰ ਕੰਡਕਟਰ ਸਿਸਟਮਾਂ ਦੇ ਮੁਕਾਬਲੇ, ਇਹ ਵਧੀ ਹੋਈ ਸੁਰੱਖਿਆ, ਘਟੀ ਹੋਈ ਇੰਸਟਾਲੇਸ਼ਨ ਲਾਗਤ, ਘੱਟ ਬਿਜਲੀ ਨੁਕਸਾਨ ਅਤੇ ਵਧੇਰੇ ਭਰੋਸੇਯੋਗਤਾ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦਾ ਹੈ।

ਏਐਸਡੀ
ਏਐਸਡੀ
ਏਐਸਡੀ

ਮਿਆਰੀ:

ਸੰਨ 1418—ਦੱਖਣੀ ਅਫ਼ਰੀਕੀਏਰੀਅਲ ਬੰਡਲ ਕੰਡਕਟਰ ਸਿਸਟਮ ਲਈ ਰਾਸ਼ਟਰੀ ਮਿਆਰ

ਆਮ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ:

ਟੈਸਟ ਵੋਲਟੇਜ: 4 kV ac (5 ਮਿੰਟ)
ਕੰਡਕਟਰ ਦਾ ਵੱਧ ਤੋਂ ਵੱਧ ਤਾਪਮਾਨ ਰੇਟਿੰਗ: +90 ºC
ਕੰਡਕਟਰ ਦਾ ਸ਼ਾਰਟ-ਸਰਕਟ ਤਾਪਮਾਨ: 250 ºC (t ≤5s)
ਕੰਡਕਟਰ ਉੱਤੇ ਵੱਧ ਤੋਂ ਵੱਧ ਖਿੱਚਣ ਦੀ ਸ਼ਕਤੀ (N): ਕੰਡਕਟਰਾਂ ਉੱਤੇ 30 x ਸੈਕਸ਼ਨ mm²

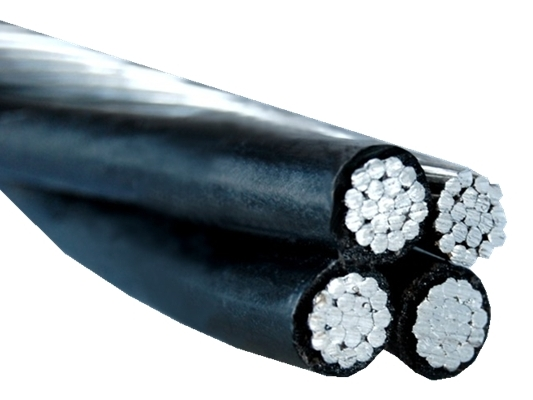

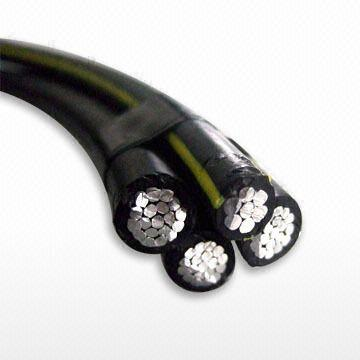

ਉਸਾਰੀ:

ਇਸ ਵਿੱਚ ਇੰਸੂਲੇਟਡ ਫੇਜ਼ ਕੰਡਕਟਰਾਂ ਅਤੇ ਇੱਕ ਐਕਸਪੋਜ਼ਡ ਜਾਂ ਇੰਸੂਲੇਟਡ ਨਿਊਟ੍ਰਲ ਕੰਡਕਟਰ/ਲੀਡ ਦਾ ਇੱਕ ਬੰਡਲ ਸ਼ਾਮਲ ਹੈ, ਜਿਸਨੂੰ ਸਵੈ-ਸਹਾਇਤਾ ਪ੍ਰਣਾਲੀਆਂ ਅਤੇ ਸਮਰਥਿਤ ਕੋਰ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਸ਼੍ਰੇਣੀਬੱਧ ਕੀਤਾ ਗਿਆ ਹੈ।

ਸਵੈ-ਸਹਾਇਤਾ ਪ੍ਰਣਾਲੀ: ਇਸ ਵਿੱਚ ਚਾਰ ਕੋਰ ਸਖ਼ਤ ਖਿੱਚੇ ਹੋਏ ਸਟ੍ਰੈਂਡਡ ਸੰਕੁਚਿਤ ਹੁੰਦੇ ਹਨਐਲੂਮੀਨੀਅਮ ਕੰਡਕਟਰUV ਸੁਰੱਖਿਆ ਲਈ ਕਾਰਬਨ ਲੋਡਡ XLPE ਨਾਲ ਇੰਸੂਲੇਟ ਕੀਤੇ ਉਸੇ ਕਰਾਸ-ਸੈਕਸ਼ਨਲ ਖੇਤਰ ਦੇ

ਸਹਾਇਕ ਕੋਰ ਸਿਸਟਮ: ਇਸ ਵਿੱਚ ਤਿੰਨ ਫੇਜ਼ ਕੋਰ ਹੁੰਦੇ ਹਨ ਜੋ ਹਾਰਡ ਡਰਾਅ ਕੀਤੇ ਸਟ੍ਰੈਂਡਡ ਕੰਪੈਕਟਡ ਐਲੂਮੀਨੀਅਮ ਕੰਡਕਟਰਾਂ ਦੇ ਹੁੰਦੇ ਹਨ ਜੋ ਇੱਕੋ ਕਰਾਸ-ਸੈਕਸ਼ਨਲ ਖੇਤਰ ਦੇ ਹੁੰਦੇ ਹਨ ਜੋ ਕਾਰਬਨ ਲੋਡਡ XLPE ਨਾਲ ਇੰਸੂਲੇਟ ਕੀਤੇ ਜਾਂਦੇ ਹਨ ਅਤੇ ਇੱਕ ਦੇ ਆਲੇ-ਦੁਆਲੇ ਰੱਖੇ ਜਾਂਦੇ ਹਨ।ਬੇਅਰ ਐਲੂਮੀਨੀਅਮ ਮਿਸ਼ਰਤ ਸਹਾਇਕ ਕੋਰ

ਏਐਸਡੀ
ਏਐਸਡੀ

ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ?

ਅਸੀਂ ਉੱਚ-ਅੰਤ ਵਾਲੀ ਸਮੱਗਰੀ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਗੁਣਵੱਤਾ ਵਾਲੇ ਕੇਬਲ ਤਿਆਰ ਕਰਦੇ ਹਾਂ:

ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (2)
ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (3)
ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (1)
ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (5)
ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (4)
ਸਾਨੂੰ ਕਿਉਂ ਚੁਣੋ (6)

ਤੁਹਾਡੀ ਮੰਗ ਕੀ ਹੈ, ਇਹ ਜਾਣਦੀ ਹੋਈ ਅਮੀਰ ਤਜਰਬੇ ਵਾਲੀ ਟੀਮ:

1212

ਸਮੇਂ ਸਿਰ ਡਿਲੀਵਰੀ ਦੀ ਗਰੰਟੀ ਦੇਣ ਲਈ ਚੰਗੀਆਂ ਸਹੂਲਤਾਂ ਅਤੇ ਸਮਰੱਥਾ ਵਾਲਾ ਪਲਾਂਟ:

1213

ਅਨੁਪ੍ਰਸਥ ਕਾਟ ਨਾਮਾਤਰ ਕੁੱਲ ਵਿਆਸ ਨਾਮਾਤਰ ਭਾਰ ਘੱਟੋ-ਘੱਟ ਝੁਕਣ ਦਾ ਘੇਰਾ ਵੱਧ ਤੋਂ ਵੱਧ ਮੌਜੂਦਾ ਰੇਟਿੰਗ ਹਵਾ 30 ºC ਵੋਲਟੇਜ ਡ੍ਰੌਪ ਕੋਸ φ= 0,8
ਐਨਸੀ x ਮਿਲੀਮੀਟਰ² mm ਕਿਲੋਗ੍ਰਾਮ/ਕਿ.ਮੀ. mm A ਵੀ/ਏ.ਕਿ.ਮੀ.
ਏਐਲ 16/2 14,6 135 215 81 3,489
ਏਐਲ 25/2 20,5 200 300 109 2,226
AL 35/3+16A+54,6N 30,7 705 440 120 1,632
AL 35/3+25A+54,6N 33,4 740 450 120 1,632
AL 50/3+54,6N 30,3 735 440 150 1,229
AL 50/3+16A+54,6N 32,7 800 500 150 1,229
AL 50/3+2x16A+54,6N 36,7 890 540 150 1,229
AL 50/3+25A+54,6N 33,4 840 510 150 1,229
AL 70/3+16A+54,6N 37,9 1.035 560 190 0,860
AL 70/3+2x16A+54,6N 43,9 ੧.੧੨੦ 650 190 0,860
AL 70/3+25A+54,6N 39,9 ੧.੦੭੦ 590 190 0,860
AL 95/3+54,6N 36,7 ੧.੧੮੫ 540 230 0,652
AL 95/3+2x16A+54,6N 48,4 ੧.੩੪੫ 720 230 0,652
AL 95/3+25A+54,6N 43,9 ੧.੨੮੫ 650 230 0,652
AL 120/3+25A+54,6N 47,7 ੧.੪੯੨ 710 273 0,504
AL 150/3+2x16A+54,6N 57,1 ੧.੭੯੫ 850 305 0,446
AL 150/3+2×95 52,6 2.080 770 305 0,446
ਏਐਲ 16/4 20,3 266 300 81 3,489
ਏਐਲ 25/4 24,2 404 360 ਐਪੀਸੋਡ (10) 109 2,226
ਏਐਲ 50/4+25ਏ 34,3 795 515 150 1,229
ਏਐਲ 70/4+25ਏ 42,5 ੧.੧੦੪ 580 190 0,860
ਏਐਲ 95/4+25ਏ 44,3 ੧.੪੧੦ 640 230 0,652
ਏਐਲ 95/4+2x16ਏ 48,4 ੧.੪੧੯ 720 230 0,652
ਏਐਲ 120/4 43,2 ੧.੫੬੨ 640 273 0,504
AL 120/4+2x16A 52,6 ੧.੬੯੫ 780 273 0,504
